皮帶輸送機是目前應用非常廣泛的一款輸送設備，幾乎在各個行業的輸送線中都可以見到各種形式的，在物料運輸過程中，皮帶輸送機起著很大的作用，那么皮帶輸送機是有哪幾部分組成的呢？下面以新鄉大漢TD系列皮帶輸送機為例，為你展開介紹：

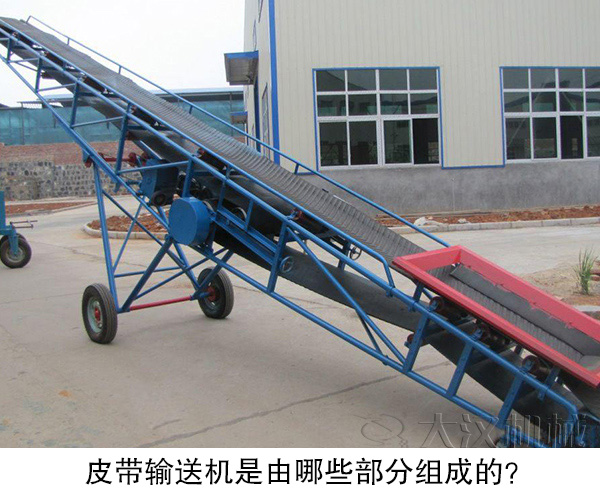

你了解皮帶輸送機的結構嗎？

皮帶輸送機主要由驅動裝置、滾動裝置、張緊裝置、托輥部分、清掃部分、卸料部分、制動部分等結構組成，那么這些部分又在皮帶輸送機中發揮怎樣的作用呢？

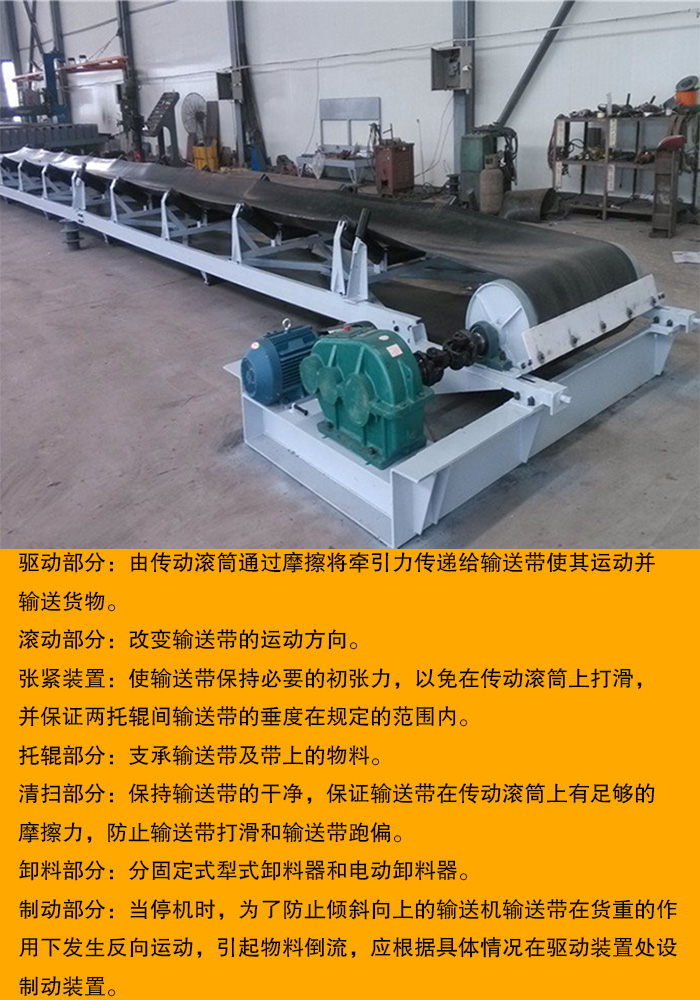

驅動部分：是由裝置在型鋼焊成的底座上的電動機、高速聯軸器、減速器、減速聯軸器組成。根據布置要求：驅動裝置設有左裝和右裝兩種。

作用：由傳動滾筒通過摩擦將牽引力傳遞給輸送帶使其運動并輸送貨物。

滾動部分：分傳動滾筒和改向滾筒兩大類。

作用：改變輸送帶的運動方向。

張緊裝置：張緊裝置主要有螺旋式、小車重錘式和垂直重錘式等。

作用：使輸送帶保持必要的初張力，以免在傳動滾筒上打滑，并保證兩托輥間輸送帶的垂度在規定的范圍內。

托輥部分：分槽形、平行、調心和緩沖托輥等。

作用：支承輸送帶及帶上的物料，減小輸送帶的垂度，使其能穩定運行。

清掃部分：分彈簧清掃器和空段清掃器。

作用：保持輸送帶的干凈，保證輸送帶在傳動滾筒上有足夠的摩擦力，防止輸送帶打滑和輸送帶跑偏，有效減少粘性、較大物料對輸送帶和托輥磨損，有效延長輸送帶、托輥的使用壽命。

卸料部分：分固定式犁式卸料器和電動卸料器。

制動部分：有帶式逆止器和滾柱逆止器兩種。帶式逆止器結構簡單、造價便宜，適用于傾角≤18°的上行輸送機。滾柱逆止器可安裝在減速器低速軸上。它的結構緊湊，制動平穩可靠并已系列化，可按減速器選配，使用較普遍，大制動力矩可達48. 5kN．m。

作用：當停機時，為了防止傾斜向上的輸送機輸送帶在貨重的作用下發生反向運動，引起物料倒流，應根據具體情況在驅動裝置處設制動裝置。
